3D打印,如何打印一个船模型,过程完美解析!

来源:未知 │ 发表时间:2020-10-12 | 浏览数:载入中...

3D打印(3DP)即快速成型技术的一种,又称增材制造 [1]  ,它是一种以数字模型文件为基础,运用粉末状金属或塑料等可粘合材料,通过逐层打印的方式来构造物体的技术。


3D打印通常是采用数字技术材料打印机来实现的。常在模具制造、工业设计等领域被用于制造模型,后逐渐用于一些产品的直接制造,已经有使用这种技术打印而成的零部件。该技术在珠宝、鞋类、工业设计、建筑、工程和施工(AEC)、汽车,航空航天、牙科和医疗产业、教育、地理信息系统、土木工程以及其他领域都有所应用。


3D打印厂家打印船模型的流程是怎样的呢?对于很多不了解3D打印工艺的新手设计师是很懵逼的,如果有一个模型需要3D打印,那么如何与3D打印厂家对接呢?厂家是怎么工作的呢?下面我们就来分享一个打印船的案例来进行分析。



一、准备、报价

客户一开始提供的是3Dmax文件,转出来2.5G,里面有船、贝壳、鲨鱼等总共六个模型,都是需要打印的,文件很大,打开非常卡,经过简化,勉强可以一看。

图纸问题比较多:船体都是面片没有厚度;夹板与船身断开没有相连;船上栏杆、窗户等花纹大小只有0.1mm,达不到打印要求,需要加大加厚;另外,还有一些破洞、坏边、交叉重叠面,不经过修复无法上机打印。

但是客户想先了解大概的打印价格,我们只能先进行简单包裹得到大致的重量,然后给出一个合理的报价。

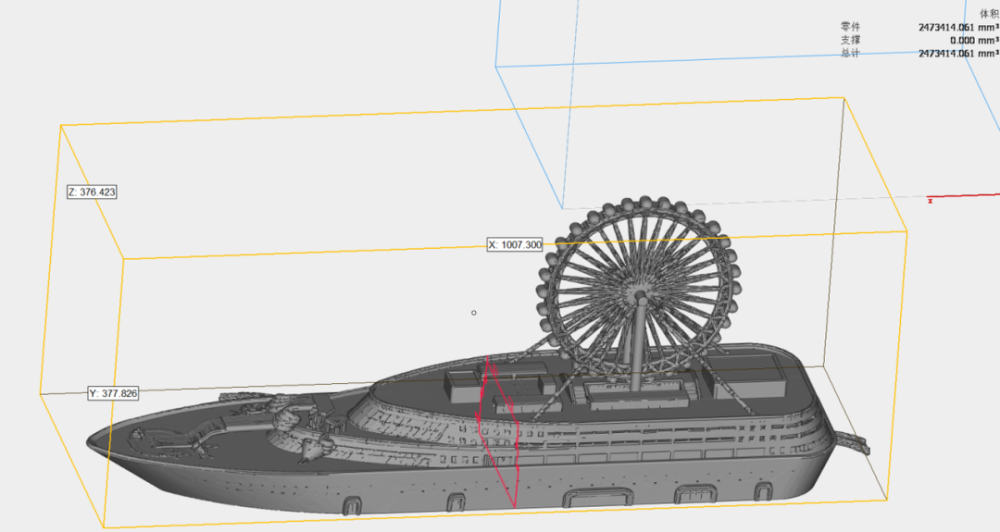

简单包裹后的船体效果图



二、修图、拆分

图纸修复的过程中,为了更清楚的了解客户的需求,由业务建群,设计与客户直接沟通,有问题随时解决,既清楚明了,又方便快捷。设计师计研心算;客户积极配合,经过5天的时间,终于完成了一整套模型的修复工程。

由于大船船体长度超过一米,我们需要从中间截开,分成两段打印。为了保证打印效果,设计师将船上的装饰物和细杆件也单独拆开打印,并做好插销结构,方便后期组装。


小船拆分图

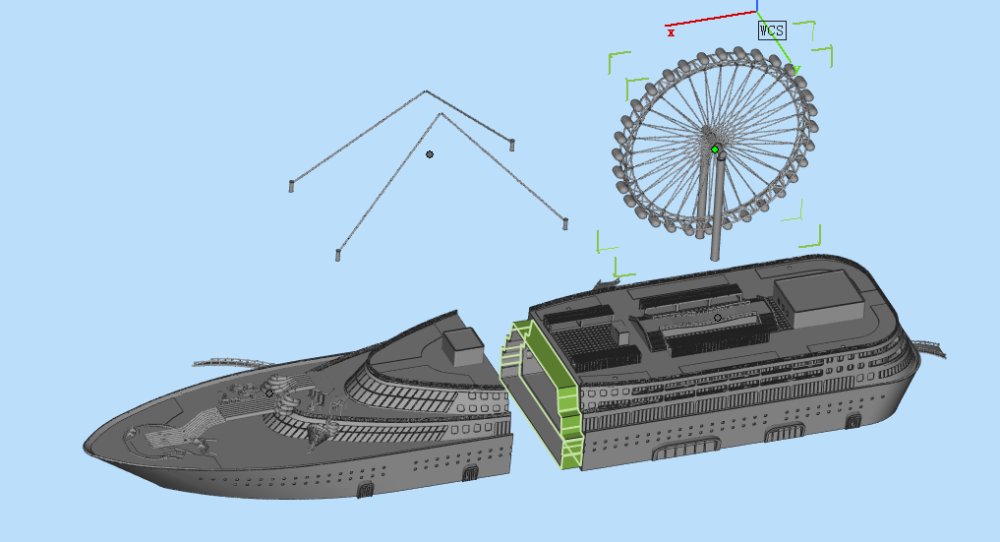

大船拆分图
大船船体粘接处向内延伸,加大粘合接触面积,拼装更牢固。

三、加支撑、打印、后处理


加支撑时,为了保证表面质量,反复调整摆放角度以达到合适的位置,尽量减少层纹,减少支撑量。像这么大的件,一台机器要连续打印40个小时才能完成打印。


刚下机的时候是这样的,经过酒精洗件、去支撑、打磨得到成品。



试拼装,完美契合!



成品也是非常漂亮。



以上就是我们为大家介绍的有关3D打印厂家打印一个船模型的流程是怎样,完美复原的分析 ,希望可以给大家提供参考。
